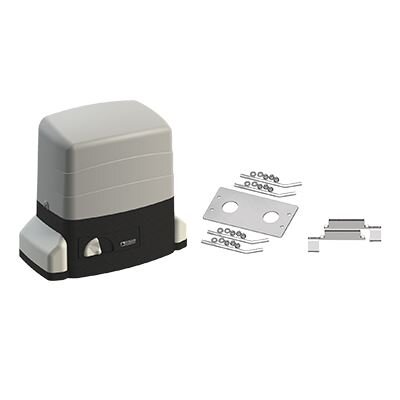

R30/1204
Elektromechanische motor 230V AC, onomkeerbaar, ideaal voor schuifpoorten tot 1200 kg, met ingebouwde besturingseenheid serie H70 en optische encoder. Compleet met bevestigingsvoet met trekstangen en magnetisch eindschakelaar.
Typisch gebruik
Commerciële sector
Industriële sector
Optische encoder
Magnetische eindschakelaar
230V AC
Gewicht:
1200 kg
Stroomtoevoer:
230V AC - 50Hz; 115V AC - 60Hz
Stand-by verbruik:
≤ 0,5W
Voeding motor:
230V AC
Vermogen:
460W
Gebruik:
50%
Motorstuwkracht:
900N
Werkingstemperatuur:
-20+55°C
Beschermingsfactor:
IP44
Type motor:
Onomkeerbaar
Cilindersnelheid:
9.5 m/min (0.16 m/s)
Thermische Veiligheid:
150°C
Condensador Activatie:
18 µF
Eindschakelaar:
Magnetisch
Controle-eenheid geïnstalleerd aan boord:
H70/104AC
Encoder:
Optische
Type uitgangsuitrusting:
Z17/mod 4
Afmetingen (L x W x H):
325 x 162 x 294
Productgewicht verpakt (Kg):
16,7
Aantal dozen per pallet/box:
44
Technische tekening

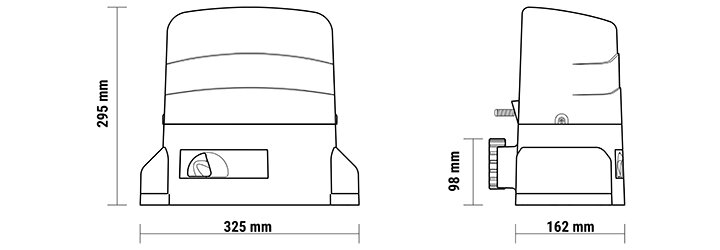

Afmetingen

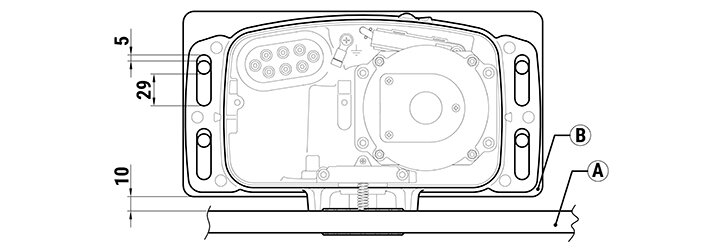

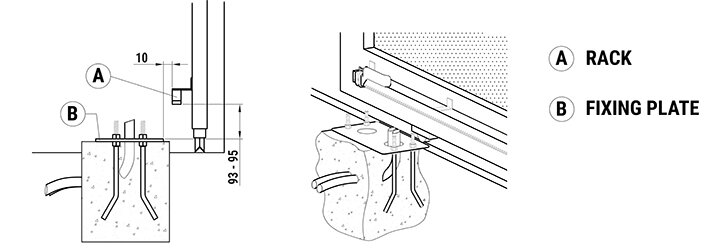

Opstelling voor standaard installatie
Opstelling voor standaard installatie
Bestandsnaam
Laatste update
Status
FW Ver.
Download
08-10-2026
Verouderd
N6=17
Accessoires

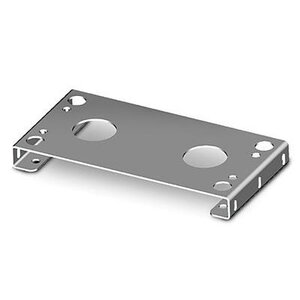

KT212
Verhoogde montageplaat voor R30 series (+3,5 cm).
GA550
Gegalvaniseerde tandlat 22x22x1000, module 4.
GA551
Gegalvaniseerde tandlat 30x22x1000, module 4, complet met schroeven en afstandsbusjes .
GA554
Doos met 6 bevestigingen (2,5 cm) met schroeven.
GA557
Roger Technology nylon, module 4 met 6 bevestigingen L.1000.
LT328
Tandwiel Z17 mod. 4 met versterking voor BG30 - G30 - TW110 - R30 - E30 serie (behalve BG30/804/HS - BG30/1504/HS - TW110/1000/HS).
